◆概述

快速反冲洗过滤器又称快速反冲洗除污器是在普通过滤器的基础上，改进设计而成的一种新型过滤器，其功能具

有运行阻力损失小，排污简单，无需设置旁通管路等特点;其结构特点是增加了一个手动阀门.

其性能特点为可对核心部件(滤网或钻孔)进行自动反向冲洗。

◆工作原理

●正常工作时:手动阀门]处于全开状态，流体由设备进口法兰到达滤网内侧，流经滤网后

流出设备出口法兰到达管路系统中，杂质等渣物被滤网截留下来，此时排污口关闭。

●反冲洗过滤网时:关闭的手动阀门，使流体经滤网前段流出滤网;同时关闭过滤器出口方

阀或关上阀门总开度的80%左右，打开排污阀，则流体在压差作用下反向冲洗滤网的杂质收集

段，使附着在滤网或钻孔上的杂物经排污口随水排出。

◆设计、安装使用事项

●严格按照设备所示进出水口方向安装，定期冲洗与排污;

●排污口尽可能重直向下安装，不必拆卸排污;

●正常工作中，也可不完全关闭出水口阀门，直接关闭手动阀门，打开排污口排污即可。

◆主要技术参数

●最大工作压力: 1.6MPa

●最高工作温度:≤250C

●滤网或钻孔规格: 8日或16目φ 2mm, φ 23mm，φ 24mm

●水头损失: 0.1- 0.3mH2O

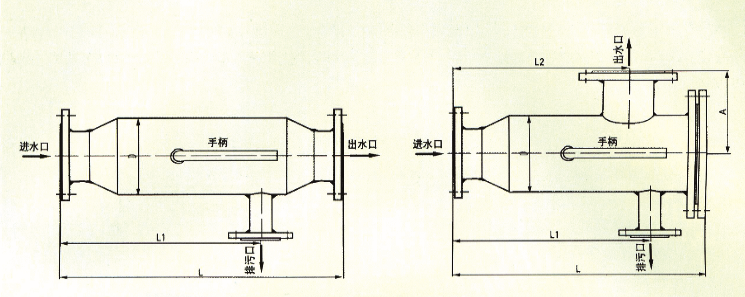

                                直通型                                                                              角通型
